Componentes de precisión para lentes ópticas CNC

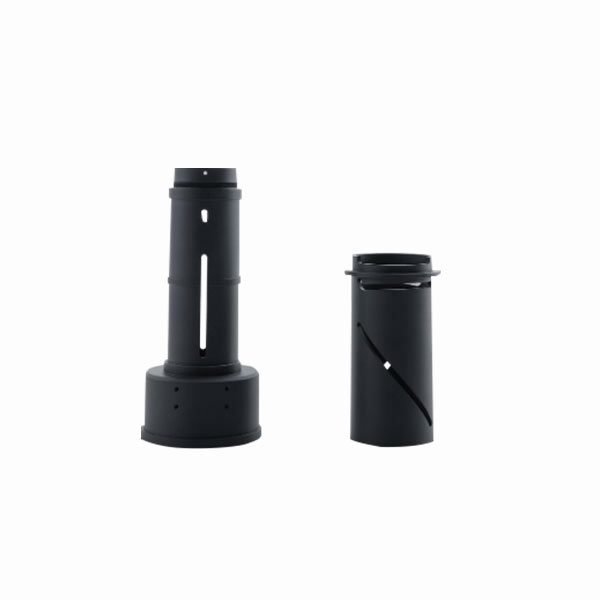

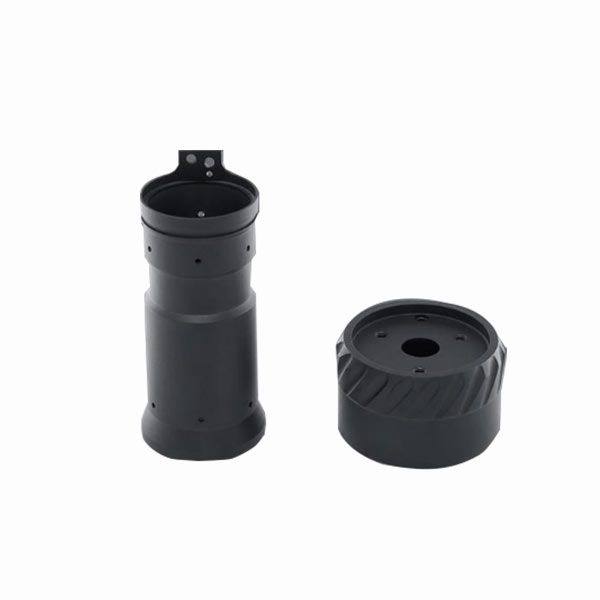

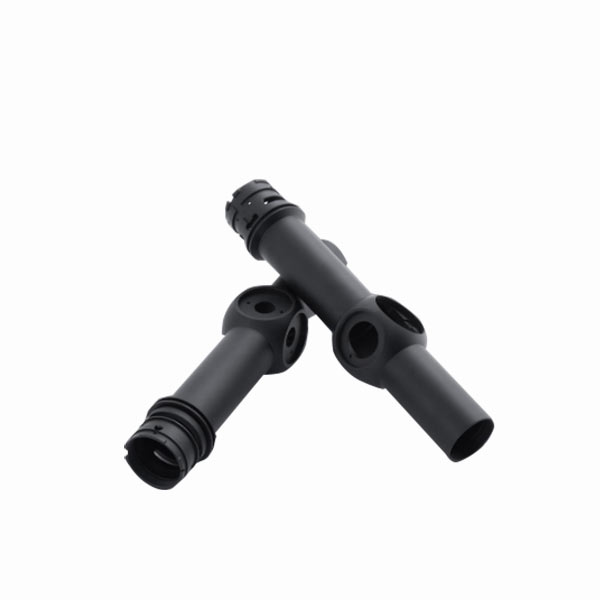

Los accesorios metálicos para tubos de lentes ópticas y los sujetadores de aluminio para tubos de lentes ópticas son componentes estructurales clave en los instrumentos ópticos, que se utilizan principalmente para fijar y sostener lentes ópticas y garantizar su estabilidad y precisión en diversos entornos. El diseño y la fabricación de estos componentes son cruciales para el rendimiento del sistema óptico.

Selección de materiales
Aleación de aluminio (6061, 7075): diseño liviano, buena resistencia mecánica, adecuado para equipos ópticos
Acero inoxidable (304, 316): resistencia a la corrosión, alta resistencia, adecuado para entornos especiales.
Aleación de titanio: ligero, alta resistencia, adecuado para aplicaciones ópticas de alta gama.

Proceso de tratamiento de superficies:

Anodizado: Especialmente adecuado para aleaciones de aluminio, proporcionando resistencia a la corrosión y una apariencia hermosa.

Galvanoplastia: Adecuado para acero inoxidable y otros metales, aumentando la dureza de la superficie y la resistencia a la corrosión.

Pulverización: Proporciona una capa adicional de protección y requisitos de color específicos.

Precisión y tolerancia en la fabricación de componentes ópticos

El control de la precisión y la tolerancia son fundamentales en la producción de componentes ópticos. Nuestra avanzada tecnología de mecanizado CNC garantiza los siguientes parámetros:

🔹 Tolerancia dimensional : controlada dentro de ±0,01 mm , lo que garantiza un ajuste preciso del componente.
🔹 Rugosidad de la superficie : alcanzable hasta Ra 0,2 μm , cumpliendo altos estándares de rendimiento óptico.
🔹 Rango de procesamiento : Diámetro de 1 mm a 300 mm , longitud hasta 500 mm , adecuado para diversas especificaciones.

Desafíos y soluciones de fabricación

✔ Estructura de pared delgada susceptible a deformaciones → Fijaciones de alta precisión + múltiples pasadas de corte de luz para minimizar el estrés.
✔ Alto requisito de coaxialidad → Logrado con mecanizado CNC de 4 ejes/5 ejes , lo que garantiza una precisión de ≤0,005 mm .
✔ Acabado superficial superior → Esmerilado, pulido y anodizado de precisión para lograr una calidad de grado óptico.

Desde prototipos personalizados hasta producción en masa, ofrecemos una solución integral de fabricación de componentes ópticos, garantizando alta calidad, tolerancias estrictas y un rendimiento óptico excepcional.
